Un filtro, dos enfoques
¿Conoces el filtro “split field diopter”? En el cine, seguramente has visto sus efectos en algunas escenas, ya que ha seducido a muchos directores estadounidenses, desde John Ford hasta Quentin Tarantino. Ofrece nitidez tanto en el primer plano como en el fondo.
Enfoque

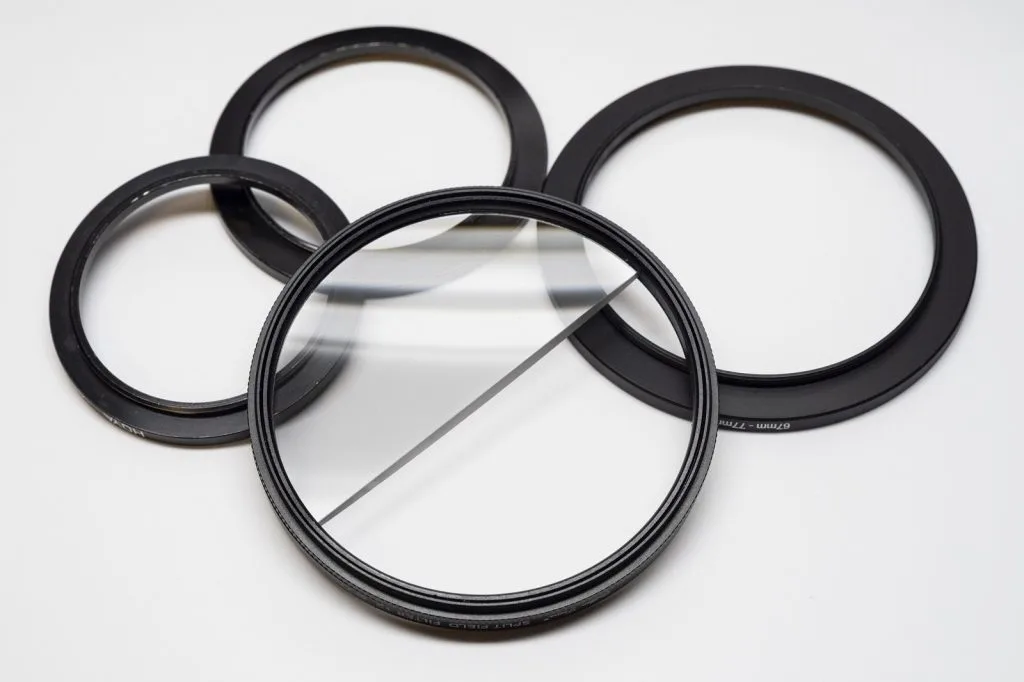

Fotografiar es decidir un encuadre y un enfoque. La nitidez se realiza en un plano preciso. Los desenfoques del primer plano y del fondo se controlan mediante la apertura del diafragma. Cuanto más cerrado está, mayor es la profundidad de campo. Pero ninguna profundidad de campo permite estar absolutamente nítido a 1 m y al infinito. El cine ha resuelto este problema con un filtro particular: una lente de aproximación partida o “split field diopter”. Los excelentes modelos para el cine, muy costosos, son fabricados por Tiffen o Schneider. Son más accesibles en Tide Optics, por ejemplo, alrededor de 50 €.
En el cine

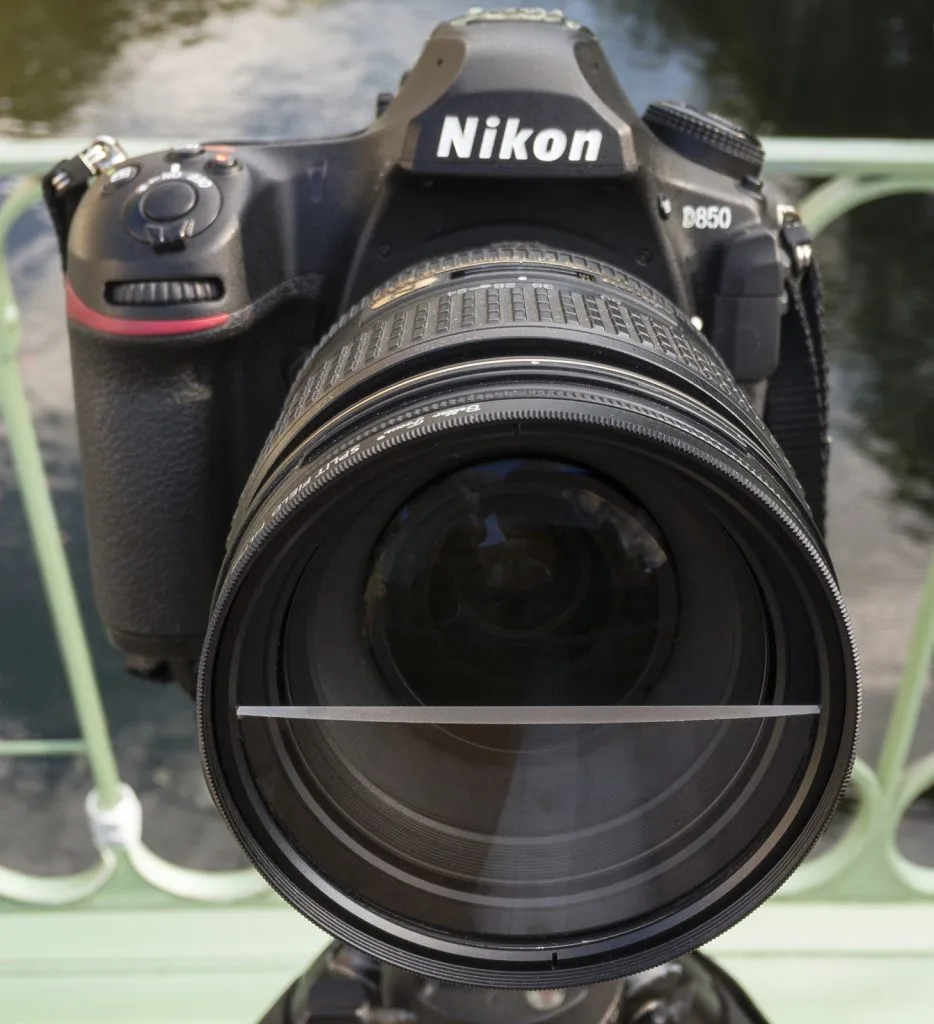

Una lente de aproximación es una lente convergente fijada en la parte delantera del objetivo, cortada por la mitad para que el efecto óptico solo se produzca en una mitad de la imagen. Devuelve con nitidez un objeto colocado cerca de la cámara, mientras conserva una nitidez óptima en objetos más lejanos. El filtro gira según la zona de nitidez deseada. John Ford lo utilizó por primera vez en “The Long Voyage Home” (1940), luego Orson Welles en “Citizen Kane” (1941). Brian De Palma lo usa a menudo en sus películas, como “Carrie” o “Blow Out”, al igual que Quentin Tarantino en “Reservoir Dogs”. La organización profesional American Cinematographer publica un artículo sobre este tema.
Lente de aproximación y dioptría
Una lente de aproximación o “close-up lens” es una lente convergente montada en la parte frontal del objetivo. Permite acercarse al sujeto. Reduce la distancia focal del sistema óptico sin convertirlo en un gran angular. Menos eficiente que un objetivo macro, disminuye el poder de resolución del objetivo y genera aberraciones ópticas. Basta con cerrar el diafragma para reducirlas. La distancia focal de una lente de aproximación se expresa en dioptrías, como las lupas de mano o las gafas de lectura. Una lente convergente es una lente positiva: un “+” precede a su potencia, de ahí los +1, +2 o +3 mencionados en las gafas lupa o las lentes de aproximación. Irving Penn utilizó a veces lentes de aproximación con su Rolleiflex para sus famosos retratos.
Dioptría y distancia focal

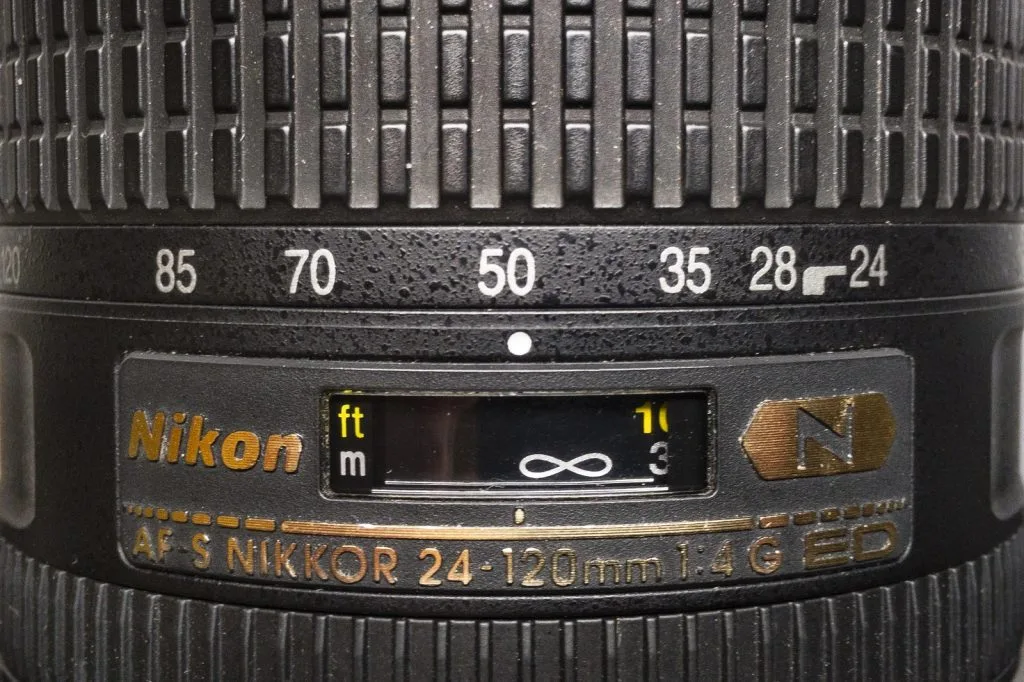

Una lente convergente tiene una distancia focal. La relación entre dioptría (D) y distancia focal (f) es la ecuación D = 1/f. Si la distancia focal se expresa en mm, tenemos D = 1000/f y f = 1000/D. Una dioptría de +2 tiene una distancia focal de 500 mm (es decir, f = 1000/2). Cuando se monta una lente de aproximación en la parte delantera del objetivo con un enfoque ajustado al infinito, la imagen es nítida a la distancia focal de la lente. Una lente de +2 dioptrías montada en un 50 mm con un enfoque al infinito hace nítido cualquier objeto situado a 500 mm del objetivo. No importa la distancia focal del objetivo en el que se monte la lente de aproximación: cuando el objetivo está ajustado al infinito, la distancia de enfoque corresponde a la distancia focal de la dioptría: 1 m para una +1 dioptría, 50 cm para +2 dioptrías, 33,33 cm para +3 dioptrías, etc.
Primer plano e infinito, ¿dónde está el enfoque?
La potencia dióptrica de un objetivo se puede calcular. Se divide 1000 por su distancia focal. Para un 50 mm, obtenemos 1000/50, es decir, 20 dioptrías. La distancia focal de la combinación lente de aproximación + objetivo se puede deducir aproximadamente de la siguiente manera. Un 50 mm corresponde a 20 dioptrías, se suma la potencia dióptrica de la lente de aproximación, por ejemplo +2. Esto da un total de 22. Dividimos 1000 por 22 y obtenemos la distancia focal del conjunto: 45,45 mm. Dicho esto, como la lente se coloca a cierta distancia frente al objetivo, la simple suma de las dioptrías solo da una idea aproximada de la distancia focal del conjunto objetivo + lente de aproximación. El 75 mm del Rolleiflex de Irving Penn, asociado con una lente de aproximación, captó el famoso retrato de Picasso con sombrero usando una lente Rolleinar. El Rolleinar 1 (+1 dioptría) lleva el enfoque del infinito a 1 metro de distancia y de 1 m a 50 cm. El Rolleinar 2 (+2 dioptrías) lleva el infinito a 50 cm y de 1 m a 33 cm. Finalmente, el Rolleinar 3 (+3 dioptrías) lleva el infinito a 33 cm y de 1 m a 25 cm.
Para los matemáticos
Cuando se coloca una lente de aproximación en un objetivo, la distancia de enfoque para una distancia inferior al infinito se calcula de la siguiente manera. La distancia lente de aproximación-objeto es Db, la distancia objeto-anillo de enfoque es Do, la dioptría D. Tenemos Db = 1/(1/Do + D) y Do = 1/(1/Db – D). Los valores están en metros. Con un enfoque realizado a 3 metros en el fondo, sin lente de aproximación, la zona afectada por la lente será nítida a 43 cm. Para un primer plano nítido a 40 cm con la lente, el fondo será nítido a 2 metros.
